W&R Droog Opbouw Systeem

DBS14-droogbouwsysteem 25mm EPS-isolatieplaten en stalen Omegaprofielen Verlegafstand: 12,5cm (voor 14mm PE-RT buizen)

PRODUCTDETAILS:

  • Droogbouwsysteem voor 14mm x 2mm vloerverwarmingsbuis
  • Speciaal ontwikkeld voor ruimtes met een geringe opbouwhoogte
  • Kan worden toegepast in bestaande bouw en nieuwbouw
  • Door het lage gewicht kan het systeem ook worden gebruikt in combinatie met houten ondervloeren

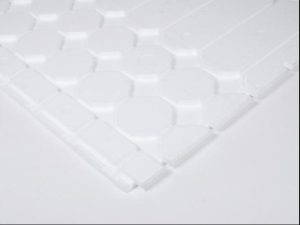

Droogopbouw

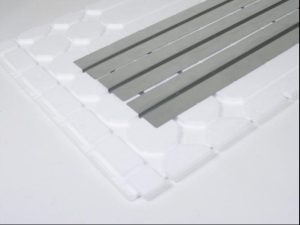

Droogopbouwsysteem

Droogbouw-isolatieplaten zijn de ideale oplossing wanneer er een geringe opbouwhoogte is. Een andere belangrijke eigenschap is het lage gewicht van het totale droogbouw-plaatsysteem. Hierdoor kan vloerverwarming ook worden toegepast op plaatsen waar de dragende constructie minder sterk is, zoals bijvoorbeeld bij toepassing op houten ondervloeren. Deze isolatieplaten worden in combinatie met verzinkte stalen Omega-profielen geplaatst. Deze Omega-profielen worden bovenop de isolatieplaten gelegd om een optimale warmtegeleiding te waarborgen. Houdt u er rekening mee dat u alleen gebruik kunt maken van een vloerverwarmingsbuis met een diameter van 14mm (buizen met een andere diameter passen niet in de profielen). Als vuistregel voor bestellen kunt u circa 9 profielen per m² aanhouden.

vloeropbouw

A. Ondervloer
B. Vloerbalken (slechts in enkele situaties)
C. Droogbouw-isolatieplaat
D. Warmtespreidingsprofielen
E. Vloerverwarmingsbuis (14mm PE-RT)

F. Vloerafwerking*

*) Een tegelvloer (of overige vloerafwerking die een bouwkundige ondervloer vergt) kan niet direct over dit systeem geplaatst worden. Wanneer u kiest voor een dergelijke vloerafwerking dan moeten er eerst vloerplaten over het systeem aangebracht worden (bijvoorbeeld Fermacell- of Knaufplaten). Nadat deze platen aangebracht zijn, kunt u de vloerafwerking plaatsen.
